Расход воздуха: 0,26 м3/мин
Габариты: 278х585х970 мм
В комплекте с концевой стойкой и лебедками
Для виброреек с пневматическим приводом.
Для виброреек с пневматическим приводом.
Для виброреек с пневматическим приводом.

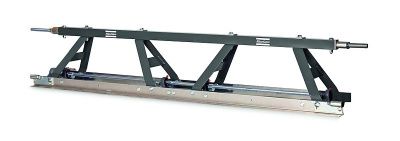

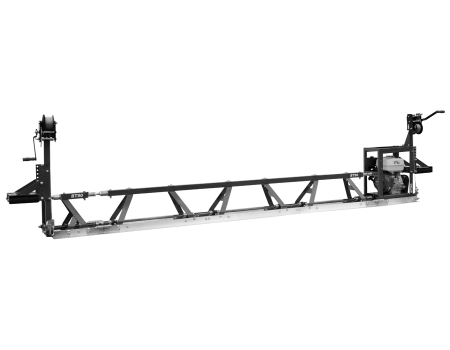

Модульная виброрейка BT-90 E состоит из пневматического привода, который питает вибрационный узел, и металлических разравнивающих лезвий-модулей (длиной 1, 2 и 3 метра), скрепляющихся между собой при помощи зажимов. На пневматические модули может быть установлен специальный кронштейн, который позволяет создавать прогиб до 15 градусов. Длина такой модульной конструкции может достигать 25 метров. Конструкция данного типа виброреек имеет очень высокую жесткость даже в самом длинном варианте, поэтому качество выравнивания и сглаживания поверхности всегда на самом высоком уровне. Толщина уплотняемого слоя свежего бетона варьируется от 300 до 350 мм. Благодаря большому количеству преимуществ, эта серия виброреек используется на самых ответственных объектах, очень популярна в Европе, ей дают предпочтение строители, которые возводят крупные объекты, такие например как аэродромы, торговые комплексы, важные геологические объекты, на которых точность играет важную роль.
Особенности
- Модульные секции комплектуются пневматическим компрессором, который приводит в движение вал с равномерно расположенными эксцентриками, проходящий по длине секций, равномерно распределяя вибрационное воздействие по всей длине конструкции.
- Вибрационный вал сбалансирован и соединяется между модульными секциями с помощью системы муфт и резиновых крестовин.

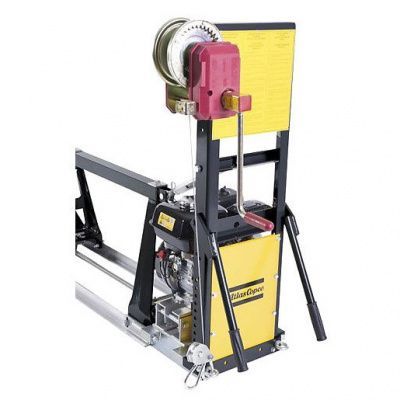

- Вибродвигатель поставляется в комплекте с концевой стойкой. Концевая стойка, также как и секция вибродвигателя, оснащена лебёдками, которые предназначены для равномерного протягивания виброрейки по карте бетонирования. Средняя скорость протягивания виброрейки должна составлять 1 погонный метр в минуту.
- Принцип работы пневматической виброрейки основывается на прохождении воздуха через перепускные клапаны пневматических вибраторов, которые равномерно распределены по всей длине секций. Стандартная длина секций составляет 1, 2 и 3м. Под заказ возможна поставка полуметровых секций.
- С пневматической виброрейкой BT90 P рекомендуется использовать компрессор и лубрикатор CLG30 производства Atlas Copco; при длине виброрейки более 15м необходима установка двух компрессоров с обоих сторон. Магистральные трубопроводы соединяются между собой при помощи резиновых колен.

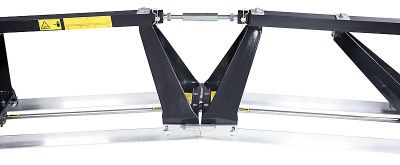

- Пневматические виброрейки могут быть оснащены кронштейном, который позволяет создавать угол между секциями равный ± 15º.
- В качестве дополнительного оборудования для секционных виброреек, разработаны выносные опоры на роликах с возможностью регулировки по высоте – аутриггеры. Аутриггеры применяются в случае невозможности использования опалубки в зоне бетонирования и могут поставляться вместе с рельсо-реечной системой, состоящей из шестиметровых профилей и опор на треногах, регулирующихся по высоте.
